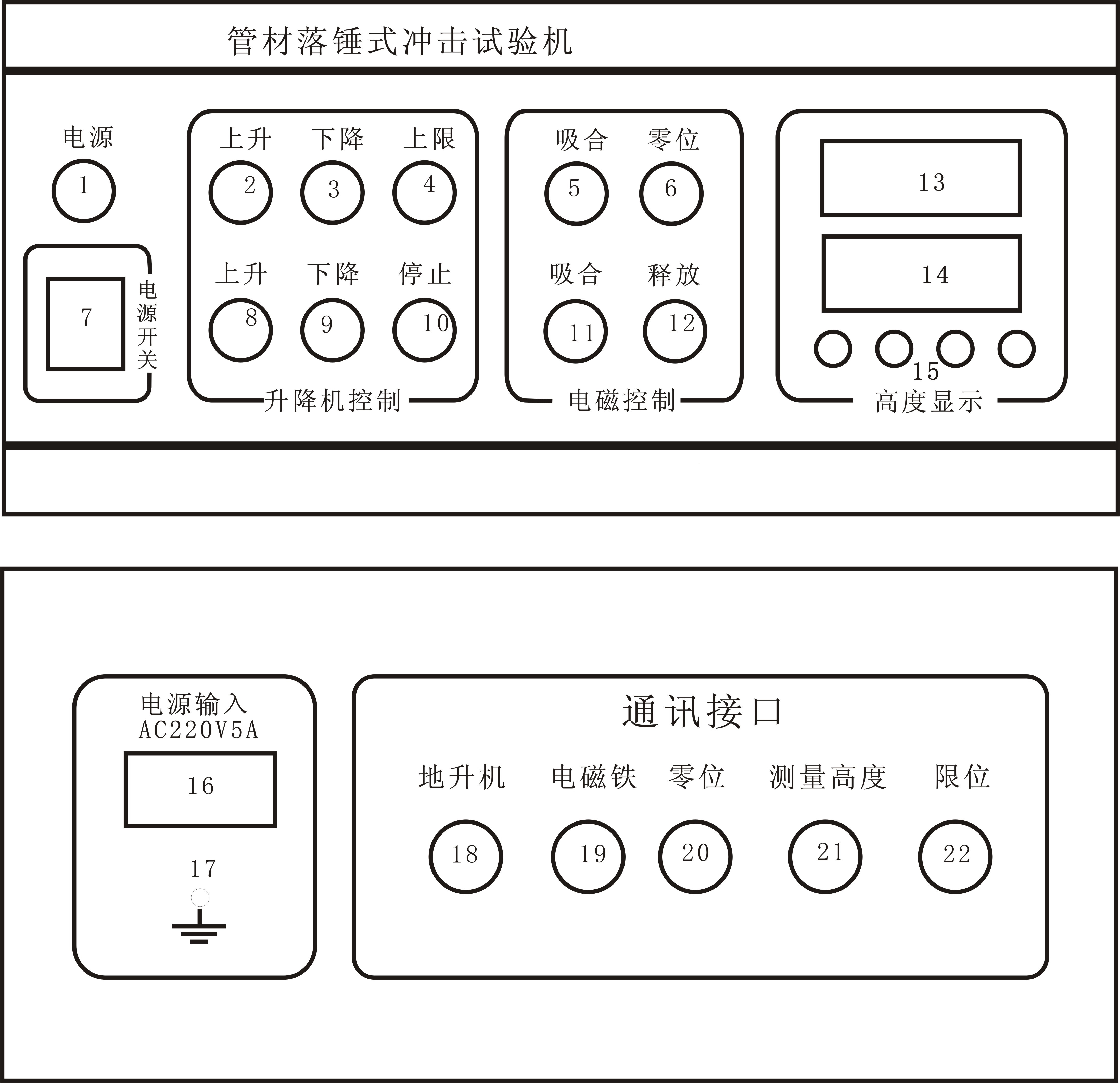

1、為電源指示燈，電源接開關合上后亮起。

　　2、上升指示燈，提升機上升時亮起。

　　3、下降指示燈，提升機下降時亮起。

　　4、上限指示燈，亮起時表示到了最高位，或最高點限位開關沒有接入。

　　5、電磁鐵吸合指示燈，電磁鐵得電亮起

　　6、零位開關，當管材升到零位點時燈亮起。

　　7、電源開關

　　8、9、10、為升降機動作按鈕，控制落錘的高度

　　11、12、電磁鐵動作按鈕，控制電磁體提起落錘和釋放落錘。

　　13、顯示提起的高度。14、顯示設置高度報警

　　15、設置按鈕，從左到右依次為設置、右移、上加、復位。

　　16、電源輸入，AC220V帶保險絲5A。

　　17、接地端，工作時須接地

　　18、19、20、21、22、通訊接口，與試驗機通訊。
